52XA-PCB PCB板镀层测量显微镜

52XA-PCB PCB板镀层测量显微镜

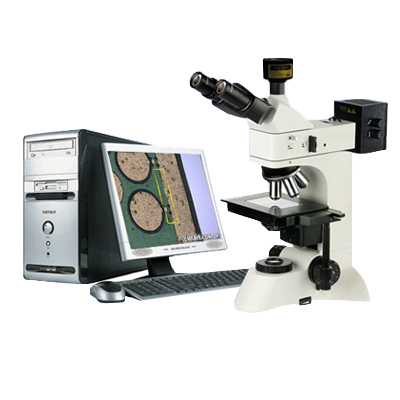

52XA-PCB PCB板镀层测量显微镜实物图

快速导航: 产品说明 技术参数 产品询价 注意事项 相关产品

· 产品说明

PCB板镀层测量显微镜52XA-PCB主要用于单面、双面、多层PCB板金属镀层厚度、金属箔膜厚度、金属化孔镀层厚度、通孔、未贯通孔直径大小的测量，同时也可用做印刷线路板基板表面微小划痕、压痕、露铜等现象的检查。系统配置了优质光路系统的三目正置金相显微镜52XA、320万高清晰数字摄像头及图像测量管理软件，可对PCB板镀层图像进行拍照、测量、编辑和保存输出等多种操作。是PCB板镀层测量检查的理想仪器。总放大倍数：50X-800X
性能特点：
1、采用大视野目镜和PLL长距平场物镜，视野宽阔,平坦,成像清晰
2、配置了落射照明装置、视场光栏和孔径光栏、。同时配有偏光装置
3、测量系统可按国家相关标准测出PCB板镀层厚度、金属化孔镀层厚度
4、可以检查印刷线路板基板表面微小划痕、压痕、露铜等缺陷，并可把缺陷拍成图片保存用作分析
5、配置320万高清晰数字摄像头及图像测量软件，拍照图像清晰，测量精度高，并可定标输出保存数据
6、系统还包括相关制样设备可以选购，如冷镶嵌料、PCB板试样制备机、PCB板试样磨抛机、磨抛辅料

· 技术参数

技术参数：

序号

名称

技术参数

1

平场目镜

大视野WF10X（ф18mm）

2

平场分划目镜

WF10X（0.1格值）

3

长距平场消色差物镜（无盖玻片）：

PL5X/0.12、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60(弹簧)、PLL80X/0.75(弹簧)

4

总放大倍数

50X-800X

5

三目观察头：

30°倾斜

6

转换器：

五孔 外向式滚珠内定位

7

粗微调调焦范围：

载物台升降范围35mm,粗微动同轴调焦, 微动格值0.8μm, 带锁紧和限位装置

8

载物台：

三层机械移动式 尺寸250X230mm  移动范围: 154X154mm  也可选换超大工作台：尺寸280×270mm  移动范围：204×204mm

9

载物台移动：

具有快速手推功能，可实现快速到位

10

光瞳距离：

54-75mm

11

偏光装置

内置检偏振片，可进行切换

12

照明：

亮度可调 带可变光栏 卤钨灯泡 6V20W 落射照明器带视场光栏、孔径光栏

13

仪器重量

净重8kg 毛重10kg

14

仪器尺寸

仪器尺寸40X50X47（cm） 包装尺寸59X49X53 (cm)

























选购件：

序号

类别

名称

1

摄像系统

数码相机接口+佳能单反数码相机

JVC摄像系统+图像采集卡

2

图像分析软件UV

可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。

3

物镜

60X

4

其他

冷镶嵌料、PCB板试样制备机、PCB板试样磨抛机、磨抛辅料



成套件：

序号

名称

主要技术参数

单位

数量

1

显微镜主体



台

1

2

三目镜筒



套

1

3

平场目镜

10X

对

1

4

高清晰数字摄像头SLG-320M

 320万像素

套

1

6

图像测量分析软件UV-PCB



套

1

7

产品说明书



本

1

8

产品装箱单



份

1

9

产品合格证



份

1

10

产品保修卡



份

1


· 仪器价格
52XA-PCB PCB板镀层测量显微镜的产品报价，请与上海光学销售人员联系，并说明该仪器的具体型号、规格（52XA-PCB PCB板镀层测量显微镜），服务热线(主叫免长途)：400-001-5866
· 注意事项
　　1. “52XA-PCB PCB板镀层测量显微镜”的图片仅供参考，以实物为准。
　　2. 本站有关“52XA-PCB PCB板镀层测量显微镜”的产品资料，若有改变，怒不另行通知。
