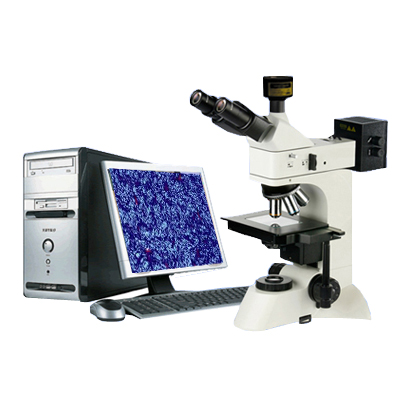

55XA-DCB太阳能电池检查显微镜
太阳能电池检查显微镜55XA-DCB可对太阳电池生产过程中每个环节产生的表面缺陷进行细微的检查和测量。不仅可以检查太阳能电池表面颜色色差,绒面色斑,亮斑,裂纹,穿孔,崩边,掉角,缺口,印刷偏移;主、副栅线、背电极的断线,缺损,扭曲,变色等现象。还可以测量太阳能电池片裂纹长度,崩边长度角度,印刷位移角度偏差以及主、副栅线,背电极的宽度、均匀度,栅线间距离及副栅线到电池边的距离,栅线、断线长度,断线缺损和变色的面积等。系统配置了优质无限远光路系统的三目透反射金相显微镜55XA、500万高清晰数字摄像头及图像测量管理软件,可对太阳能电池板图像进行检查、拍照、测量、编辑和保存输出等多种操作。是太阳能电池板检查的理想仪器。当今,在煤炭,石油等不可再生能源频频告急,日益成为制约社会经济发展的时候,越来越多的国家开始实施阳光计划开发太阳能资源-太阳能光伏电池生产。近几年,随着太阳能电池迅速发展,作为太阳能电池的核心材料硅片价格也一路上涨,企业生产成本,也越来越高。在太阳能电池板制造过程中,任何一个环节出错产生缺陷,不仅会影响到太阳能电池的光伏转化率,发电率更会提高产品的增加产品的不合格率。因此对太阳能电池板制造过程中每个步骤进行检测是极为必要的。
性能特点:
1、显微镜采用了Zui为先进的无限远光路设计,使成像更清晰
2、配置了落射照明装置、视场光栏和孔径光栏、同时配有偏光装置
3、可以测量太阳能电池片裂纹长度,崩边长度角度,印刷位移角度偏差
4、可以测量主、副栅线,背电极的宽度、均匀度,栅线间距离及副栅线到电池边的距离,栅线、断线长 度,断线缺损和变色的面积
5、可以检查太阳能电池表面颜色色差,绒面色斑,亮斑,裂纹,穿孔,崩边,掉角,缺口,印刷偏移主 副栅线、背电极的断线,缺损,扭曲,变色等现象。
技术参数:
序号 | 名称 | 技术参数 |
1 | 目镜 | 大视野 WF10X(Φ22mm) |
2 | 无限远长距平场消色差物镜(无盖玻片) | PL L5X/0.12 工作距离:26.1 mm |
PL L10X/0.25 工作距离:20.2 mm | ||
PL L20X/0.40 工作距离:8.80mm | ||
PL L40X/0.60(弹簧) 工作距离:3.98 mm | ||
PL L80X/0.80(弹簧) 工作距离:1.25 mm | ||
3 | 目镜筒 | 三目镜, 30˚倾斜,(内置检偏振器,可进行切换) |
4 | 落射照明系统 | 6V 30W卤素灯,亮度可调 |
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式起偏振器 | ||
5 | 透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 |
蓝滤色片和磨砂玻璃 | ||
集光器,卤素灯照明适用(内置视场光栏) | ||
6V 30W 卤素灯,亮度可调 | ||
6 | 调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
7 | 转换器 | 五孔(内向式滚珠内定位) |
8 | 载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
选购件:
序号 | 类别 | 名称 | |
1 | 摄像系统 | 数码相机接口+佳能单反数码相机 | |
JVC摄像系统+图像采集卡 | |||
2 | 图像分析软件UV |
| |
3 | 物镜 | 60X |
成套件:
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
1 | 显微镜主体 |
| 台 | 1 |
2 | 三目镜筒 |
| 套 | 1 |
3 | 平场目镜 | 10X | 对 | 1 |
4 | 高清晰数字摄像头SLG-500M | 500万像素 | 套 | 1 |
5 | 图像测量管理软件UV |
| 套 | 1 |
6 | 产品说明书 |
| 本 | 1 |
7 | 产品装箱单 |
| 份 | 1 |
8 | 产品合格证 |
| 份 | 1 |
9 | 产品保修卡 |
| 份 | 1 |
2. 本站有关“55XA-DCB太阳能电池检查显微镜”的产品资料,若有改变,怒不另行通知。
