BM19A-SMUV数码照相生物显微镜

BM19A-SMUV数码照相生物显微镜

BM19A-SMUV数码照相生物显微镜实物图

快速导航: 产品说明 技术参数 产品询价 注意事项 相关产品

· 产品说明

BM19A-SMUV数码照相生物显微镜由三目多用途生物显微镜和千万像素单反数码相机及显微图像测量软件组成的显微图像摄像系统。可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像。该系统还配有图像测量管理软件,可对拍摄的显微图像定倍定标,显示比例尺,适用于研究人员制作标准定标显微图像及论文发表。同时也可对所采集的图像内目标进行直线、半径、角度、面积、周长等多种测量,计算精度达0.1μm。该系统覆盖图像测量分析的几乎所有应用领域,包括生物医学制药、纺织纤维、化学化工、渔业养殖、农林畜牧、涂料染料、造纸印刷、食品加工、饮料酒业、金属材料、电子元件、摩擦学等领域。凡是与图像形态学有关的各种检测与分析:例如组织细胞形态学分析,固体粉末及液体微颗粒测量,化学工业中各种反应物粒子的形态分析等,都可以为研究检查人员提供准确的测量分析数据。并可对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
显微镜主机采用机座一体化的设计,人性化的功能布局,符合人机工程学要求。优美的造型,优良的光学系统和可靠的操作结构使成像更清晰,操作更简便。光路系统具有二路光学输出,可作常规使用并提供同步影像输出,由系统配置的图像采集卡,在显示器同步完成调焦和即时采集显微图像,并由计算机对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。

· 技术参数


1

平场目镜

WF10X/ф18、WF16X/ф11

2

消色差物镜:

4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧)

3

总放大倍数

40X-1600X







佳能单反数码相机:

产品介绍

佳能500D单反数码相机像素高达1500万像素,可为用户拍摄高清晰显微图像。通过连接电脑可实时显示显微图像、并可单张采集、连续采集显微图像。该系统还配有图像测量管理软件,可对拍摄的显微图像定倍定标,显示比例尺,适用于研究人员制作标准定标显微图像及论文发表。同时也可对所采集的图像内目标进行直线、半径、角度、面积、周长等多种测量,计算精度达0.1μm。该系统覆盖图像测量分析的几乎所有应用领域,包括生物医学制药、纺织纤维、化学化工、渔业养殖、农林畜牧、涂料染料、造纸印刷、食品加工、饮料酒业、金属材料、电子元件、摩擦学等领域。凡是与图像形态学有关的各种检测与分析:例如组织细胞形态学分析,固体粉末及液体微颗粒测量,化学工业中各种反应物粒子的形态分析等,都可以为研究检查人员提供准确的测量分析数据。并可对显微图像进行各种处理、编辑、保存和输出(连接多媒体教学示范、打印照片、email等)。
功能特点:
1、数码相机:
①、像素高达1500万,图像细腻。
②、自动白平衡。色彩调节方便,图像的还原性更好,色彩更真实。
③、可单帧拍摄显微图片,保存类型:JPG、CRW、CR2、TIF,并可拼接图片。方式如下:X方向拼接、Y方向拼接、矩阵拼接(3×3)
④、具有连续拍摄功能。适合观察微小昆虫生活习性、运动轨迹。
⑤、连接多媒体教学示范、打印照片、email等
2、图像测量软件:
①、显微图像显示比例尺,适合制作标准图片或定标比对。
②、显微图像的任意倍数的放大缩小,定倍打印。
③、网格功能,可在显微图像上显示网格线
④、显微图像的几何尺寸测量:直线、折线、半径、矩形、任意多边形的长度、面积、周长、
角度、点到直线垂直距离。可选测量单位:微米、毫米、厘米。计算测量精度:0.1um
⑤、显微图像的保存、可以多媒体、打印照片、EMAIL等多种方式输出。
技术参数:


1

基本参数

数码相机类型

单反(APS-C)

有效像素数

1510万

Zui高分辩率

4752×3168

光学变焦倍数

5倍光学变焦

传感器类型

CMOS

2

曝光控制

白平衡调整

自动,手动,预设

降噪能力

长时间曝光降噪功能, 高ISO感光度降噪功能

色温

色温补偿
白平衡矫正: 在±9级间以整级调节
*可选择蓝色/琥珀色或洋红色/绿色偏移

3

拍摄性能

图像尺寸

JPEG大:约1510万像素 (4752×3168);
JPEG小:约370万像素 (2352×1568);

高清格式

1920×1080(Full HD)

视频拍摄

1920×1080每秒20帧(Full HD);
640×480每秒30帧(SD);

4

取景及显示

液晶屏类型

TFT LCD显示屏

液晶屏

3英寸 92万像素

5

存储格式

存储卡类型

SD/SDHC卡

照片格式

JPEG(Exif 2.21)、RAW(14位,佳能原创)

6

其他特性

随机附件

EOS数码处理光盘、软件使用手册光盘、电源线
充电器LC-E5E、锂离子充电电池LP-E5
接口连接电缆IFC-200U(USB线)、视频电缆VC-100
相机宽背带EW-100DB III、HDMI视频连线

兼容操作系统

Microsoft Windows 98、ME、2000、XP、Mac OS 9.0以上

电源

可充电锂电池LP-E5, 1节, 1080毫安
*可以通过交流电适配器套装ACK-E5使用交流电

外接电源

AC电源适配器































操作步骤:

1、安装数码相机驱动及测量软件
2、在显微镜上安装数码相机,并连接至电脑
3、打开数码相机,通过相机驱动浏览显微图像
4、拍摄显微图像并保存,并拍摄相应倍数下的标尺图像并保存
5、通过测量管理软件打开个倍数下的标尺文件,进行标定。
6、通过测量软件打开拍摄的显微图像,并进行定倍定标、测量,编辑、保存输出等操作。
图片实例:
1、相机驱动界面

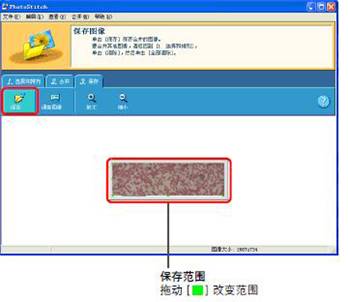

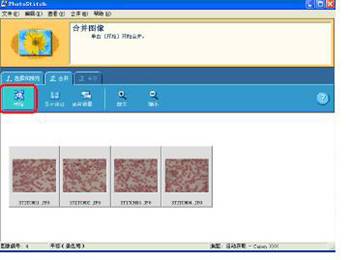

2、图片拼接




3、相机拍摄显微图片

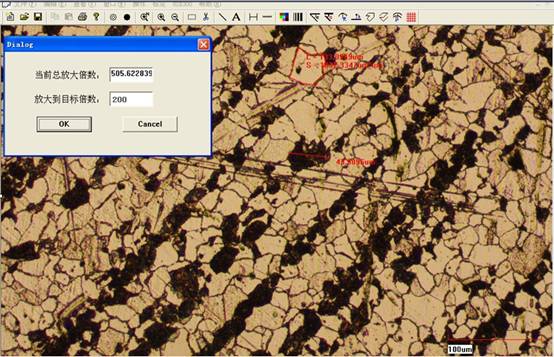

4、软件界面:

仪器成套性:


序号

名称

型号

数量

单位

1

三目生物显微镜

XSP-BM19A

1

2

佳能单反数码相机

500D

1

3

数码相机接口

2.5X/4.0X

1

4

图像测量管理软件

UV(软件光盘、加密狗、标尺)

1

5

随机文件

装箱单、说明书、合格证

1

6

微机和打印机(选购)

联想主流机(XP系统)、佳能打印机(推荐)

1

选购件:

1X高级摄像接口MCL

· 仪器价格
BM19A-SMUV数码照相生物显微镜的产品报价,请与上海光学销售人员联系,并说明该仪器的具体型号、规格(BM19A-SMUV数码照相生物显微镜),服务热线(主叫免长途):400-001-5866
· 注意事项
  1. “BM19A-SMUV数码照相生物显微镜”的图片仅供参考,以实物为准。
  2. 本站有关“BM19A-SMUV数码照相生物显微镜”的产品资料,若有改变,怒不另行通知。
