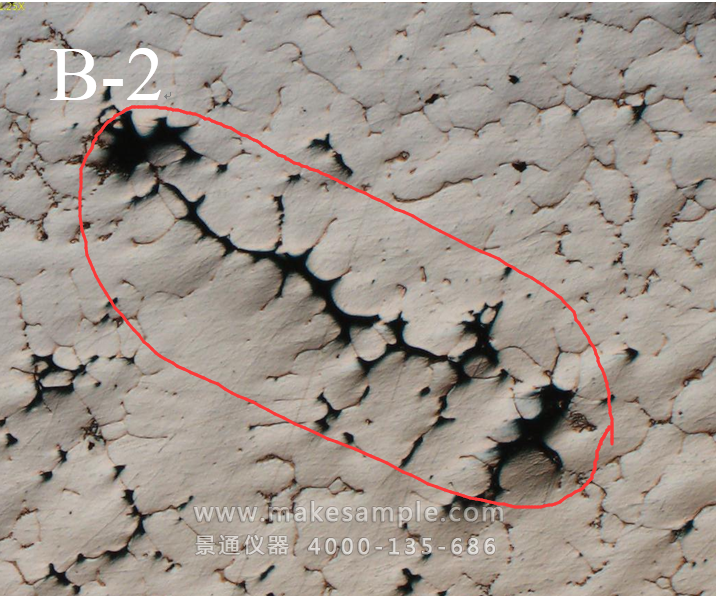

铸造中的缩孔疏松和氧化夹杂缺陷该怎么判别和研究,像下图这种个人觉得应该是缩孔缺陷,但师兄说这个可能是氧化夹杂物,求大神分享一下你们做氧化夹杂的经验和套路~。
仅仅根据形貌来说,可以说不是夹杂物。
1、整体的长度较长。你这是铸造产物,夹杂物为什么会形成如此长条形的存在呢?
2、两头大的空洞处虽然不能认定为沿晶分布的特征,但是,中间一段完全是沿晶的,且周围存在缺陷也完全显示出沿晶的特征。
3、在下部出现两条较长的十字交叉,这也不是夹杂物应有的形态。
这不是氧化物夹杂 是缩松缩孔
缩松缩孔会呈现沿晶特征,因为Zui后凝固。做个SEM/EDX可以确认是孔还是氧化物。
缩松缩孔会呈现沿晶特征,因为Zui后凝固。做个SEM/EDX可以确认是孔还是氧化物。SEM/EDX都做了的,可以检测到氧的存在,甚至是Al:O接近2:3但正如2楼所分析的,有氧不一定是氧化夹杂,这也是现在铸件中氧化夹杂检测困难所在。后续干扰太大了
你这个肯定是缩孔没问题,抛光过程中有夹杂物也正常,不懂你为何要研究这个
你这个肯定是缩孔没问题,抛光过程中有夹杂物也正常,不懂你为何要研究这个我们要研究铸造过程中熔体中氧化夹杂物对铸件质量的影响,这个后期氧化夹杂物的判定感觉有点困难~虽然有坎贝尔的双层膜理论作为参照,但实际鉴别还是有些困难
我也觉得是疏松,感觉周围也有沿晶孔洞,是疏松的形貌
你这个肯定是缩孔没问题,抛光过程中有夹杂物也正常,不懂你为何要研究这个
不知道你有什么好的建议没有:D
