减速机高速轴断裂原因

摘要:这是我们断裂的减速机高速轴,该减速机高速轴转速990r/min,轴颈直径100,运行约4000小时发生断轴,断轴位置在轴承座轴颈处,已请国家钢铁研究总院分析,分析结果对钢材成分分析很详细,但对断口形貌分析较少,请各位高人发表自己的看法,谢谢。

来源:转载网络 作者: zhousanduo

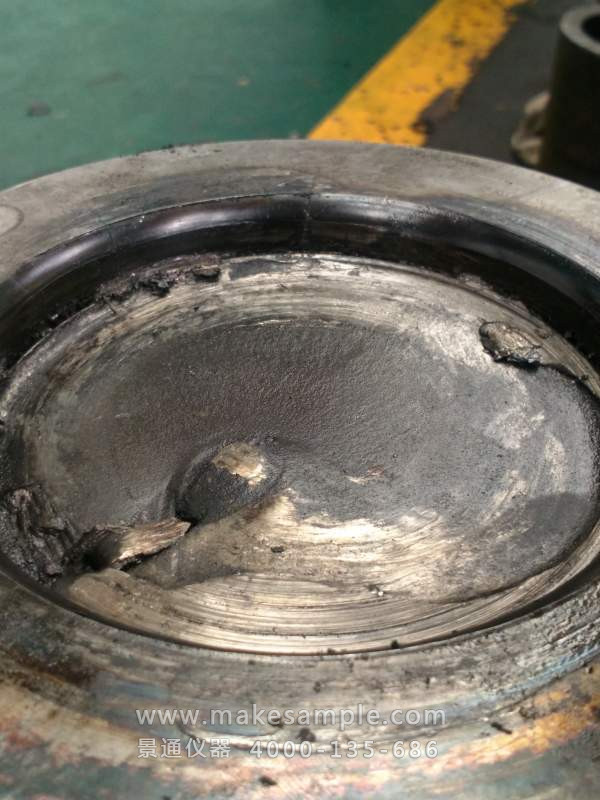

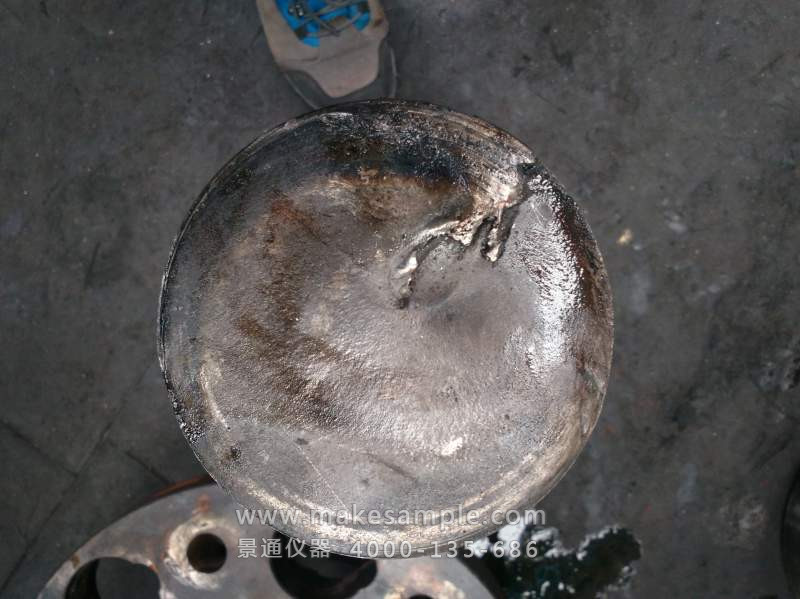

这是我们断裂的减速机高速轴,该减速机高速轴转速990r/min,轴颈直径100,运行约4000小时发生断轴,断轴位置在轴承座轴颈处,已请国家钢铁研究总院分析,分析结果对钢材成分分析很详细,但对断口形貌分析较少,请各位高人发表自己的看法,谢谢。


这个轴中心(联轴器同轴度)没问题,是什么原因造成如此严重破坏?







有可能是轴颈台阶处发生了应力集中。


以前有个断轴的分析,做的很详细,你在站内找找吧!



轴肩应力 产生裂纹



宏观上观察有60%左右的断面起源与"梨形"区域的尖端;所以这个异常区域得分析,是对应杂志还是什么缺陷。另外40%左右断面磨损严重,应该沿轴断裂边缘仔细检查,有没有裂纹源,如果表面也有裂纹源,那就和表面有关,比如几何形状应力集中,表面硬化处理不当,表面加工缺陷等。



你们是按失效分析的要求给钢铁研究院做得么?如果是失效分析性质的,不仔细研究断面,这很不专业啊。



先考虑应力集中,然后环行纹路有可能轴加工的时候就有裂纹,运行时间长就会凸显



看起来是个典型的脆性断口,而对于轴所用材料来说,那就很有可能是疲劳了。看起来表面有烧蚀特征,并且好像轴承都有开裂。首先你检查一下源区在那里,看看有没有冶金缺陷。主要还是看看烧蚀是不是产生了影响。



感觉像疲劳断裂!



这种轴一般寿命是四年多些,也就3500小时,主要原因是国内的钢材质量问题,要想寿命长就选Cr40的轴承钢作。还有没计时在那轴承位处的关节线也是很要命的。



国内的材料与处理技术太烂



这个断面能隐约能看到裂纹的走势,似乎裂纹源在中间很明显的异样区域,可清洗后线切割 检测这个区域 放大后看是否有疲劳裂纹源,判断是否是由于夹杂引起的疲劳断裂



是不是轴的同心度问题,在高速运转过程切力。



有个槽吧?应力集中,导致疲劳断裂



脆断特征,材料性能合格,那就是过载了。
