目录索引
材料拉紧后松弛 然后变得强化，请问这种现象是???
摘要：试验棒进行拉伸试验, 拉伸到一半停止, 此时试验棒未断裂, 重新拉伸时试验棒强化, 降伏远高于之前的停止点.也就是说我的试验棒在拉紧时材料内部已经产生组织变化, 松开试验棒后材料组织强化请问这种现象是??? 松弛效应???

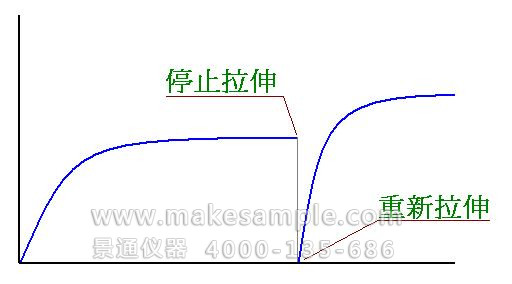

试验棒进行拉伸试验, 拉伸到一半停止, 此时试验棒未断裂, 重新拉伸时试验棒强化, 降伏远高于之前的停止点.
也就是说我的试验棒在拉紧时材料内部已经产生组织变化, 松开试验棒后材料组织强化请问这种现象是??? 松弛效应???
有虫友知道这种现象是怎么解释吗??
试验棒为S304不锈钢, 中途使用液化氮降温试验棒, 但拉伸曲线没有明显改变, 取下试片后再进行实验时, 试验棒就已经强化.
所谓的重新拉伸概念不清 详细说下
加工硬化造成的吧
这是包辛格效应吧？同向卸载再加载后强度升高。
这是拉伸产生屈服以后产生了加工硬化。包申格效应的加载、卸载后再同向加载，规定残余应力（即屈服强度）增加的现象也是因为产生了一定程度的加工硬化。
包申格效应：金属材料经过预先加载产生少量塑性变形（残余应变为1%～2%），卸载后再同向加载，规定残余应力（弹性极限或屈服强度）增加；反向加载，规定残余应力降低（特别是弹性极限在反向加载时几乎降低到零）的现象，称为包申格效应。
包申格效应：金属材料经过预先加载产生少量塑性变形（残余应变为1%～2%），卸载后再同向加载，规定残余应力（弹性极限或屈服强度）增加；反向加载，规定残余应力降低（特别是弹性极限在反向加载时几乎降低到零）的现象，称为包申格效应。
拉伸后产生原子重排产生巨热，停止后放了一段时间形成高温空气冷却，完成了一次淬火处理。因而其强度增值。
工程应力应变曲线。拉伸经过弹性应变阶段是强化阶段，此时卸载应力会使得屈服强度提高
应变时效效应？塑性变形后停留时位错附近溶质原子偏聚阻碍后续位错运动。
材料的位错增加，使得开动位错的力增加！宏观为材料硬化，造成宏观的应力有明显提升。同时可以用包辛格去解释，查查定理及原理就明白了！
当时老师问这个回答是:类似于用手拉一根尼龙越拉越硬。 老师奖励这个同学两包牛肉干
具体的原理不知道，我做疲劳试验的时候也遇到过类似情况，第一次加载没有拉断的话，后面就需要更大的应力更长的时间。
当时老师问这个回答是:类似于用手拉一根尼龙越拉越硬。 老师奖励这个同学两包牛肉干
你这个是应力刚化，楼主的是拉伸硬化。
这个现象就是——形变强化，凡是不能热处理强化的金属材料，均可通过形变强化来提高强度。
回去看材料科学基础
拉伸后产生原子重排产生巨热，停止后放了一段时间形成高温空气冷却，完成了一次淬火处理。因而其强度增值。
把材料科学基础在好好看看
实践和理论结合好才能完美，纯理论如果正确人类还如此落后？？？？？
上面大部分都是通过应变强化解释为何比例极限会高于第一次加载时的比例极限，但是个人感觉，楼主想问的应该是为何二次加载后的比例极限会高于卸载时的应力，因为按照标准条件应力-应变曲线来看，卸载后再加载的时候，比例极限与卸载点的应力应该相同。楼主你是不是第二次加载的时候重新测量输入截面尺寸了。
