GH4169镍基高温合金金相图片分析

摘要:问题1:图1中的这些相我的分析对吗?黑色小点和类似水滴状的(不是水滴)分别是什么相?(材料经过954℃固溶处理)问题2:图2,3,4中的大块晶粒是怎么形成的?(材料未固溶处理)

GH4169镍基高温合金金相图片分析


图1

图2

图3

图4
本人是研究GH4169镍基高温合金方向的,Zui近刚做了几幅金相,腐蚀液是乙醇+五水硫酸铜+盐酸,想请各位大大们帮忙分析下

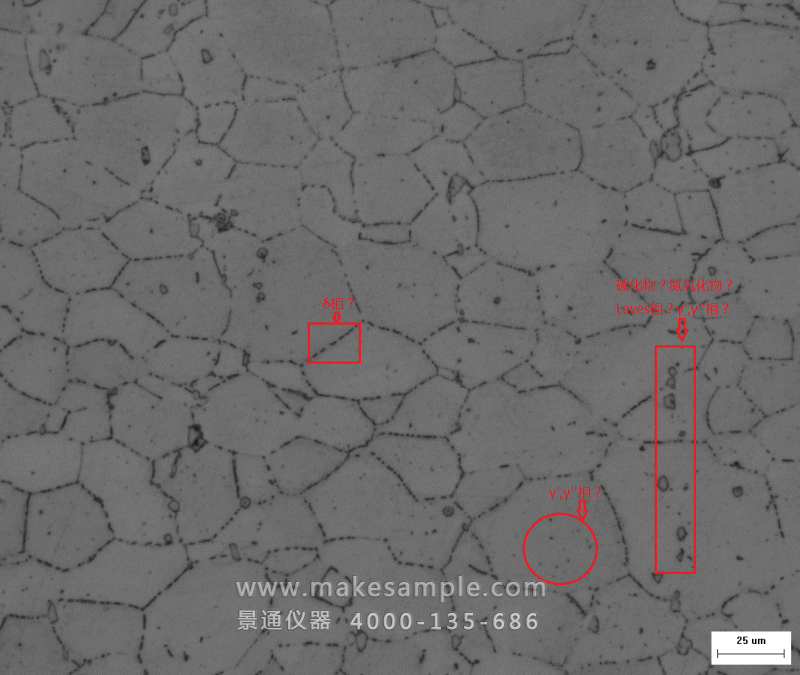

问题1:图1中的这些相我的分析对吗?黑色小点和类似水滴状的(不是水滴)分别是什么相?(材料经过954℃固溶处理)

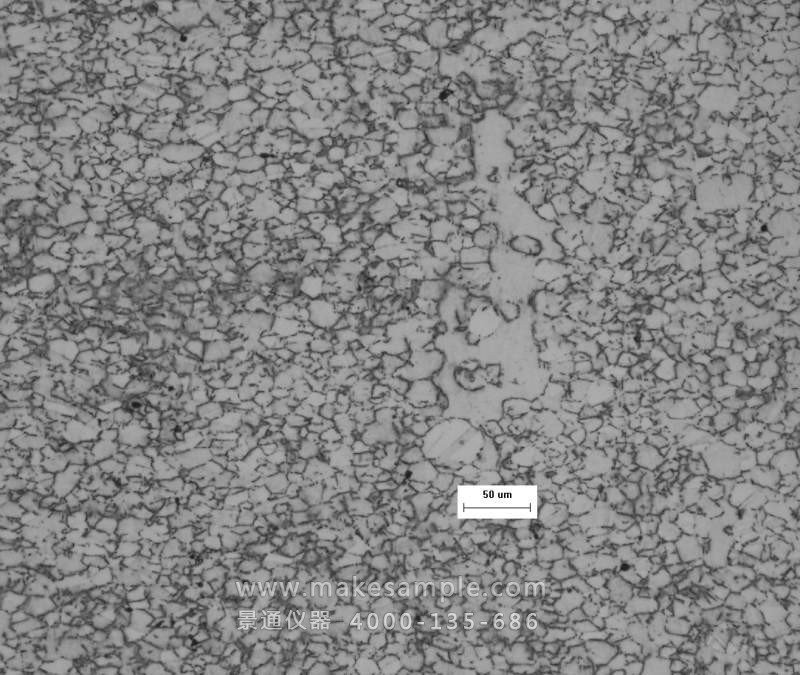

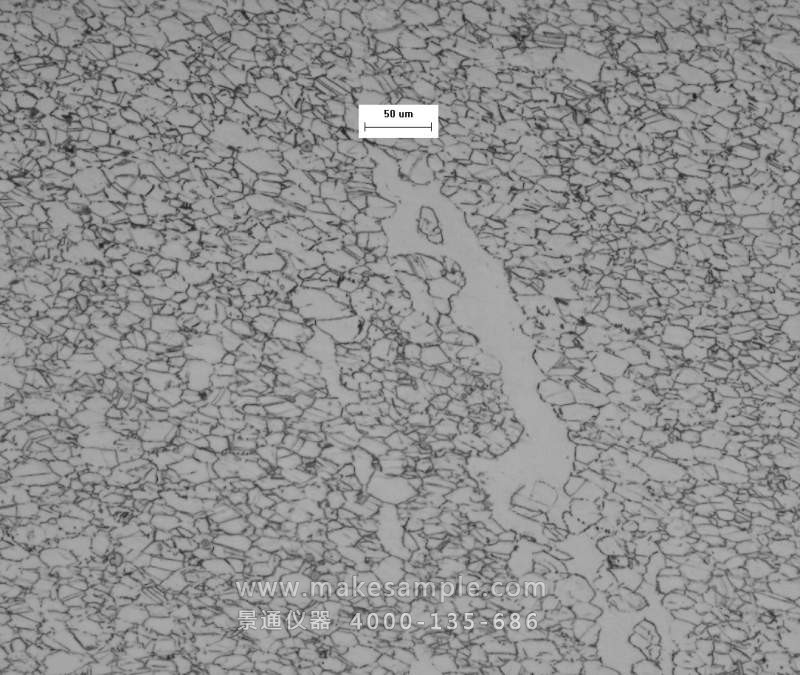

问题2:图2,3,4中的大块晶粒是怎么形成的?(材料未固溶处理)


个人意见:您里面标识的各个沉淀相应该在光学显微镜下看不到,尤其是γ相等,块状沉淀相一般是NbC或TiC等碳化物形成元素(具体要看贵合金的成分)形成的富集相;至于大晶粒,不太好说,要结合你的加工、热处理工艺,是不是原来的变形组织没有消除?

问题一:γ基体+(Ti、N)C和NbC相,无Laves相.

上面那晶内和境界上的颗粒状物质应该是碳化物或者碳氮化物吧。打一下能谱看看是不是碳化铌。954度晶粒应该不会长大的,你的热加工温度选择的是多少度?取样部位在半径处还是?

169变形后,laves相等偏析问题一般都会消失减轻呢,铸态才容易看到


建议进一步做SEM和TEM,从金相和以上观察的位置、成分进行预估,TEM结果结合位置应该可以推出准确的结果。估计问题会有更好的解决,从金相比较难以确定准确的相。
