[制样课堂]如何选择抛光粉?

摘要:试样块的抛光效果,对金相组织分析影响很大,如何抛光,该选用那些抛光辅料,也成为了金相制样人员必须了解的问题。

如何选择抛光粉?

金相试样块的抛光效果,对金相组织分析影响很大,如何抛光,该选用那些抛光辅料,也成为了金相制样人员必须了解的问题。

一、根据抛光粉的各种性质选择合适的抛光粉

  1. 粉体的粒度大小:决定了抛光精度和速度,常用多少目和粉体的平均粒度大小来。过筛的筛网目数能掌握粉体相对的粒度的值,平均粒度决定了抛光粉颗粒大小的整体水平。
  2. 粉体悬浮性:好的粉要求抛光粉要有较好的悬浮性,粉体的形状和粒度大小对悬浮性能具有一定的影响,片形及粒度细些的抛光粉的悬浮性相对的要好一些,但不是决对的。抛光粉悬浮性能的提高也可通过加悬浮液(剂)来改善。

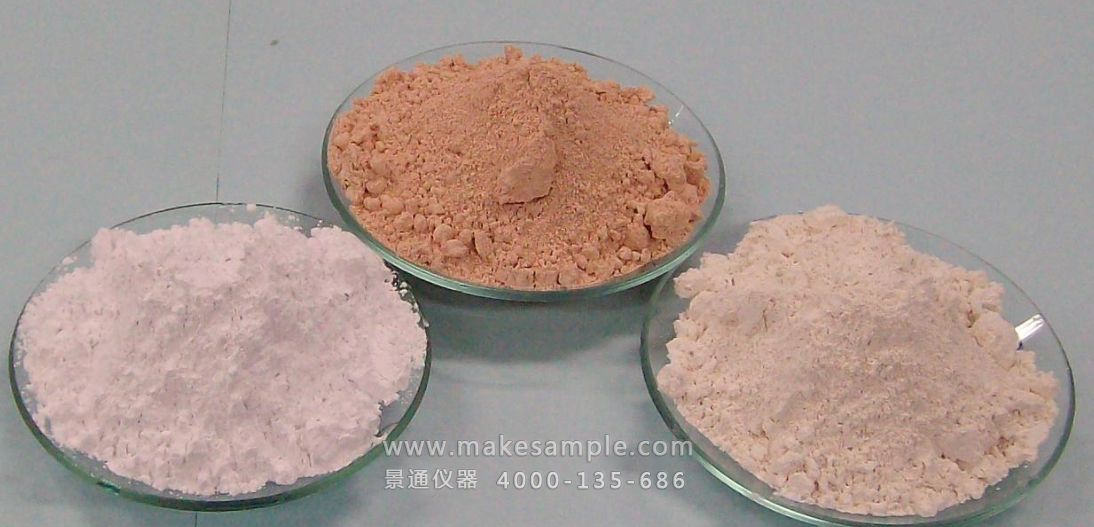

  3. 外观颜色:原料中Pr的含量及灼烧温度等因素有关,镨含量越高,其粉体显棕红色。低铈抛光粉中含有大量的镨(铈镨料),使其显棕红色。高铈抛光粉,灼烧温度越高,其显偏白粉色,温度低(900度左右),其显淡黄色。
  4. 粉体的晶型:粉体的晶型是团聚在一起的单晶颗粒,决定了粉体的切削性、耐磨性及流动性。粉体团聚在一起的单晶颗粒在抛光过程中分离(破碎),使其切削性、耐磨性逐渐下降,不规则的六边形晶型颗粒具有良好的切削性、耐磨性和流动性。
  5. 粉体莫氏硬度:硬度相对大的粉体具有较快的切削效果,同时添加一些助磨剂等等也同样能提高切削效果;不同的应用领域会有很大出入,包括自身加工工艺。

二、根据抛光的工艺选择合适的抛光粉

抛光浆料的浓度

抛光过程中浆料的浓度决定了抛光速度,浓度越大抛光速度越高。使用小颗粒抛光粉时,浆料浓度因适当调低。

氧化铈的颗粒度

粒度越大的氧化铈,磨削力越大,越适合于较硬的材料,ZF玻璃应该用偏细的抛光粉。要注意的是,所有的氧化铈的颗粒度都有一个分布问题,平均粒径或中位径D50的大小只决定了抛光速度的快慢,而Zui大粒径Dmax决定了抛光精度的高低。因此,要得到高精度要求,必须控制抛光粉的Zui大颗粒。

抛光粉的硬度

抛光粉的真实硬度与材料有关,如氧化铈的硬度就是莫氏硬度7左右,各种氧化铈都差不多。但不同的氧化铈体给人感觉硬度不同,是因为氧化铈抛光粉通常为团聚体,附图为一个抛光粉团聚体的电镜照片。由于烧成温度不同,团聚体的强度也不一样,因此使用时会有硬度不一样的感觉。当然,有的抛光粉中加入氧化铝等较硬的材料,表现出来的磨削率和耐磨性都会提高。

抛光粉的材料

抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成,不同的材料的硬度不同,在水中的化学性质也不同,因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9,氧化铈和氧化锆为7,氧化铁更低。氧化铈与硅酸盐玻璃的化学活性较高,硬度也相当,因此广泛用于玻璃的抛光。

为了增加氧化铈的抛光速度,通常在氧化铈抛光粉加入氟以增加磨削率。铈含量较低的混合稀土抛光粉通常掺有3-8的氟;纯氧化铈抛光粉通常不掺氟。

对ZF或F系列的玻璃来说,因为本身硬度较小,而且材料本身的氟含量较高,因此因选用不含氟的抛光粉为好。

抛光模的选择

抛光模应该用软一点的。应该指出的是,很多聚氨酯抛光片中添加了氧化铈抛光粉。这些抛光粉的Zui大颗粒度同样决定了Zui终的抛光精度。依我之间,Zui好使用不加抛光粉的抛光模。

联系我们

全国统一热线服务:

邮件:

地址:
